KS06Q型區域光電保護裝置

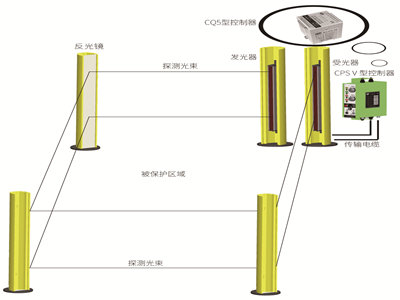

產品介紹：KS06Q型區域光電保護裝置分為KS06QA系列、KS06QB系列和KS06QT系列，其中KS06QT系列配用特殊定制的使用一類激光作為探測光束的光幕。探測光束由發光器發出，經反光器反射后由受光器接受。通過發光器、受光器和反光器之間的光線構成了保護防區。 KS06QA/KS06QB型區域保護裝置可配置裝配在用戶電氣柜外部的CPSII型控制器或安裝在用戶電氣柜內的CQ2型控制器。 KS06QT型區域保護裝置可配置裝配在用戶電氣柜外部的CPSV型控制器或安裝在用戶電氣柜內的CQ5型控制器。CPSV和CQ5型控制器設置有準直開關，控制KS06T型光幕準直光束的開啟，方便現場的對光調試。均可向用戶提供兩組繼電器觸點信號。 控制器配置有自動復位和手動復位倆種工作模式。當光電保護裝置應用在區域防護中時，建議采用手動復位工作模式。 其中CPSII/CPSV型控制器配備檢測按鈕，可對系統的自檢功能進行檢測。另外CPSII/CPSV型控制器功能開關采用雙鎖設計，避免誤操作或鎖開關故障導致的安全隱患。
分享到：產品特點
1、檢測距離長，可實現單防區、兩防區、三防區和四防區多種防護2、T系列使用一類激光產品，對人眼安全
3、可提供4面區域保護，簡化布線，節約成本
4、抗電磁干擾、光干擾能力強

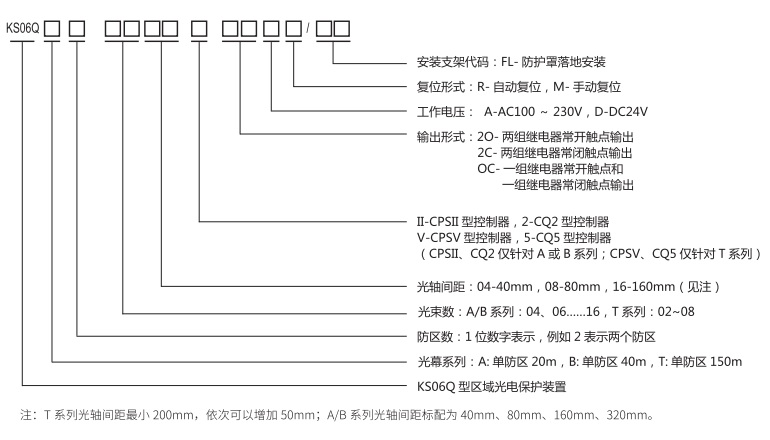

整機規格型號

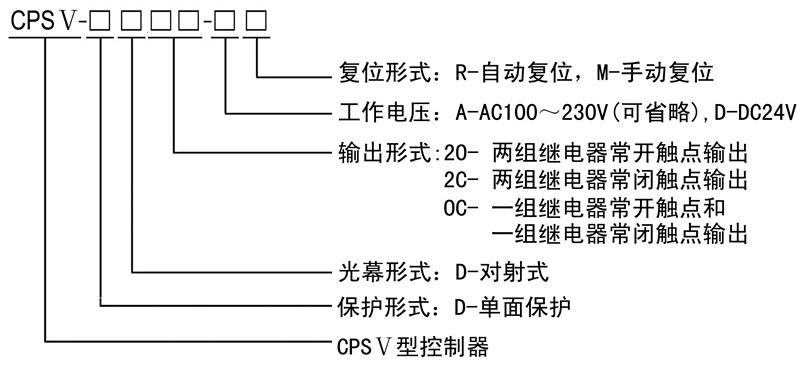

控制器規格型號
控制器技術參數
| 環境特性 | ||
|---|---|---|
| 環境溫度 | 工作 | -10℃～55℃（無結霜及凝霧） |
| 存儲 | -40℃～70℃ | |
| 環境濕度 | 工作 | 35%RH～85%RH |
| 存儲 | 35%RH～95%RH | |
| 防護等級 | CPS V型控制器：IP54 | CQ5型控制器：IP20 |
| 外形尺寸 | CPS V型控制器：216×82×215mm | CQ5型控制器：90×90×105mm |
| 電氣特性 | ||
| 電源電壓 | AC100V～230V±15%50/60Hz | DC24V±10% |
| 整機功耗 | ﹤15W | |
| 輸出形式 | 繼電器觸點輸出 | |
| 輸出觸點容量 | 5A，AC250V/DC30V(阻性負載) | |
| 相應時間 | ≤20ms | |
| 絕緣電阻 | ﹥100MΩ | |
| 介電強度 | AC1500V，60s無擊穿或閃絡 | |
| 繼電器壽命 | ≥100萬次（電氣壽命） | |

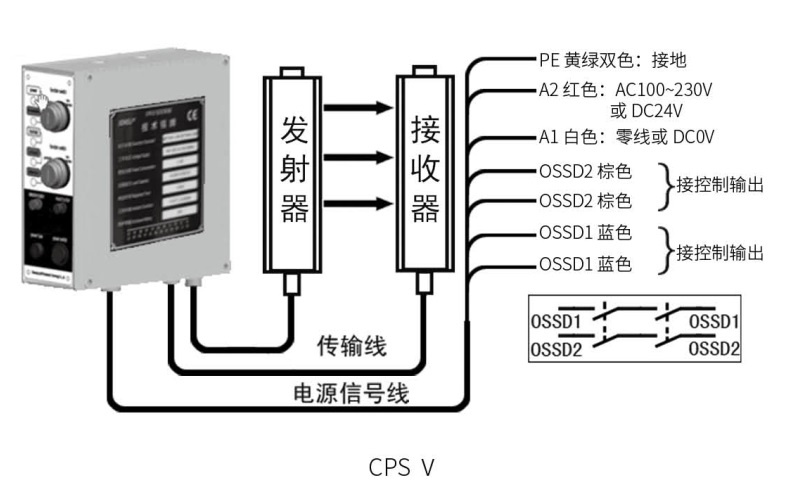

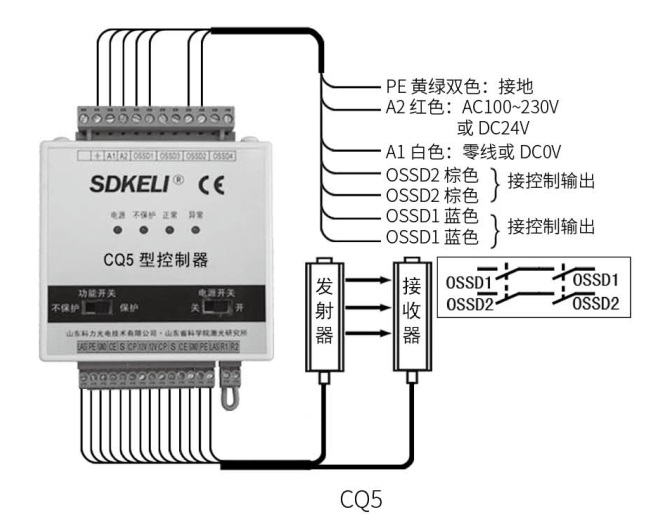

典型接線圖
 |
|---|
 |
| 安全等級 | Type4(gb/T19436) | ||||
|---|---|---|---|---|---|
| 執行標準 | GB/19436.1;GB/T19436.2;GB4584-2007；IEC 61496-1；IEC 61496-2 | ||||
| 光學特性 | |||||
| 檢測光源 | 紅外：KS06QA、KS06QB | 激光：KS06QT | |||
| 保護高度 | 光軸間距×（光束數-1） | ||||
| EAA | <5° | ||||
| 光軸間距 | 40mm | 80mm | 160mm | 320mm | 最小200mm可依次增加50mm |
| 光束數 | 4、6、8...16 | 4、6、8...16 | 4、5、6、7、8 | 3、4、5 | 2~8 |
| 保護范圍 | KS06QA：?jiǎn)畏绤^(qū)：20m; 兩防區：14m; 三防區：10m; 四防區：8m KS06QB: 單防區：40m; 兩防區：30m; 三防區：20m；四防區：16m | KS06QT:單防區：150m;兩防區：120m;三防區：80m;四防區：60m | |||
| 環境特性 | |||||
| 環境溫度 | 工作 | -10℃~55℃(無結霜及凝霧) | |||
| 存儲 | -40℃~70℃ | ||||
| 環境濕度 | 工作 | 35％RH~85％RH | |||
| 存儲 | 35％RH~95％RH | ||||
| 抗光干擾 | 白熾光源 | 3000Lux | |||
| 熒光光源 | 3000Lux | ||||
| 太陽光源 | 10000Lux | ||||
| EMC | EMS | 符合GB/T19436-1和GB4584-2007中對四級安全光幕的要求 | |||
| EMI | 符合EN61326-1和EN55011中對工業現場的電磁輻射要求 | ||||
| 抗振動 | 頻率10Hz~55Hz;振幅：0.35±0.05mm;掃描次數：三軸，每軸20次 | ||||
| 抗沖擊 | 加速度10g;脈沖持續時間：16ms;碰撞次數：三軸，每軸1000±10次 | ||||
| 防護等級 | IP65 | ||||
| 電氣特性 | |||||
| 電源電壓 | DC12V±10％ | ||||
| 消耗電流 | 發光器 | ≤300mA | |||
| 受光器 | ≤100mA | ||||
| 響應時間 | ≤20ms(整機，包含控制器) | ||||
| 輸出特性 | 通光時輸出頻率4kHz的方波信號 | ||||
| 配套控制器 | CPSII/CPSIII/CQ2/CSRMC | CPSV/CQ5 | |||
| *KS06QA、KS06QB系列的光軸間距可定制：40×N（N為整數） | |||||
| 光束數 | KS06QA系列/KS06QB系列 | |||||||
|---|---|---|---|---|---|---|---|---|
| 光軸間距40 | 光軸間距80 | 光軸間距160 | 光軸間距320 | |||||
| 規格型號 | 保護高度 | 規格型號 | 保護高度 | 規格型號 | 保護高度 | 規格型號 | 保護高度 | |
| 3 | KS06Q*0332 | 640 | ||||||
| 4 | KS06Q*0404 | 120 | KS06Q*0408 | 240 | KS06Q*0416 | 480 | KS06Q*0432 | 960 |
| 5 | KS06Q*0516 | 640 | KS06Q*0532 | 1280 | ||||
| 6 | KS06Q*0604 | 200 | KS06Q*0608 | 400 | KS06Q*0616 | 800 | ||
| 7 | KS06Q*0716 | 960 | ||||||
| 8 | KS06Q*0804 | 280 | KS06Q*0808 | 560 | KS06Q*0816 | 1120 | ||
| 10 | KS06Q*1004 | 360 | KS06Q*1008 | 720 | ||||
| 12 | KS06Q*1204 | 440 | KS06Q*1208 | 880 | ||||
| 14 | KS06Q*1404 | 520 | KS06Q*1408 | 1040 | ||||
| 16 | KS06Q*1604 | 600 | KS06Q*1608 | 1200 | ||||
| 注：規格型號中*表示光幕系列和防區數，具體見整機規格型號。(單位mm) | ||||||||

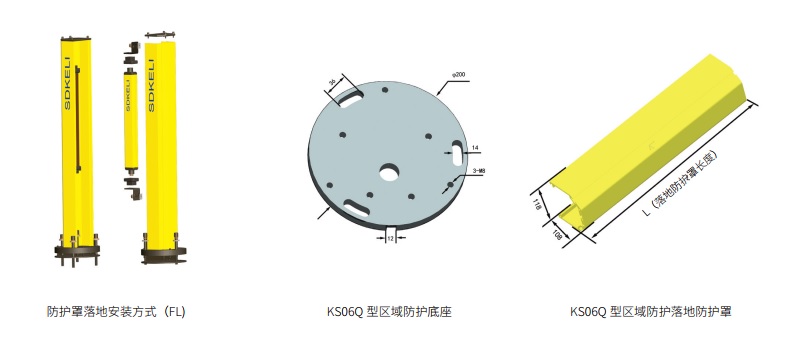

H表示保護高度，J表示發光器、受光器長度，L表示落地防護罩長度（單位：mm）
| 光束數 | KS06QA系列/KS06QB系列 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 光軸間距40 | 光軸間距80 | 光軸間距160 | 光軸間距320 | |||||||||
| H | J | L | H | J | L | H | J | L | H | J | L | |
| 3 | 640 | 799 | 960 | |||||||||
| 4 | 120 | 239 | 400 | 240 | 399 | 560 | 480 | 639 | 800 | 960 | 1119 | 1280 |
| 5 | 640 | 799 | 960 | 1280 | 1439 | 1600 | ||||||
| 6 | 200 | 319 | 480 | 400 | 559 | 720 | 800 | 959 | 1120 | |||
| 7 | 960 | 1199 | 1280 | |||||||||
| 8 | 280 | 399 | 560 | 560 | 719 | 880 | 1120 | 1279 | 1440 | |||
| 10 | 360 | 479 | 640 | 720 | 879 | 1040 | ||||||
| 12 | 440 | 559 | 720 | 880 | 1039 | 1200 | ||||||
| 14 | 520 | 639 | 800 | 1040 | 1199 | 1360 | ||||||
| 16 | 600 | 719 | 880 | 1200 | 1359 | 1520 | ||||||
| KS06T型區域光電保護裝置光軸間距最小200mm，可依次增加50mm，同時提供2-8個探測光束 | ||||||||||||
 |
