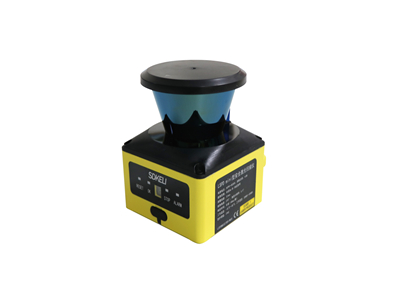

LSPDmini小型化安全激光掃描儀

產品介紹：LSPD mini小型化安全激光掃描儀，可實現270°范圍、半徑3米的二維區域檢測和輪廓掃描，具有小巧靈活、精準可靠、高性價比等特點，是移動機器人避障、導航的理想選擇。

分享到：

產品特點

1、小型化安全認證型激光雷達，體積小巧、外形尺寸8cm×8cm×9.5cm
2、防區包括保護區域和告警區域，保護區域半徑3米@1.8％反射率
3、防區可根據用戶需求配置為復雜、不規則形狀
4、符合IEC61496 Type 3和ISO13849 PL d安全等級要求
5、一類激光產品，對人眼安全
6、窗口臟污檢測，判斷實際檢測距離達不到宣稱的保護距離時，切斷輸出、導向安全

產品組成

LSPDmini系統包括一臺掃描儀、一根電源線、一根網絡連接線、一根配置線和配置軟件。用戶可使用配置線連接LSPDmini與電腦，通過配置軟件對防護區域等相關參數進行設置

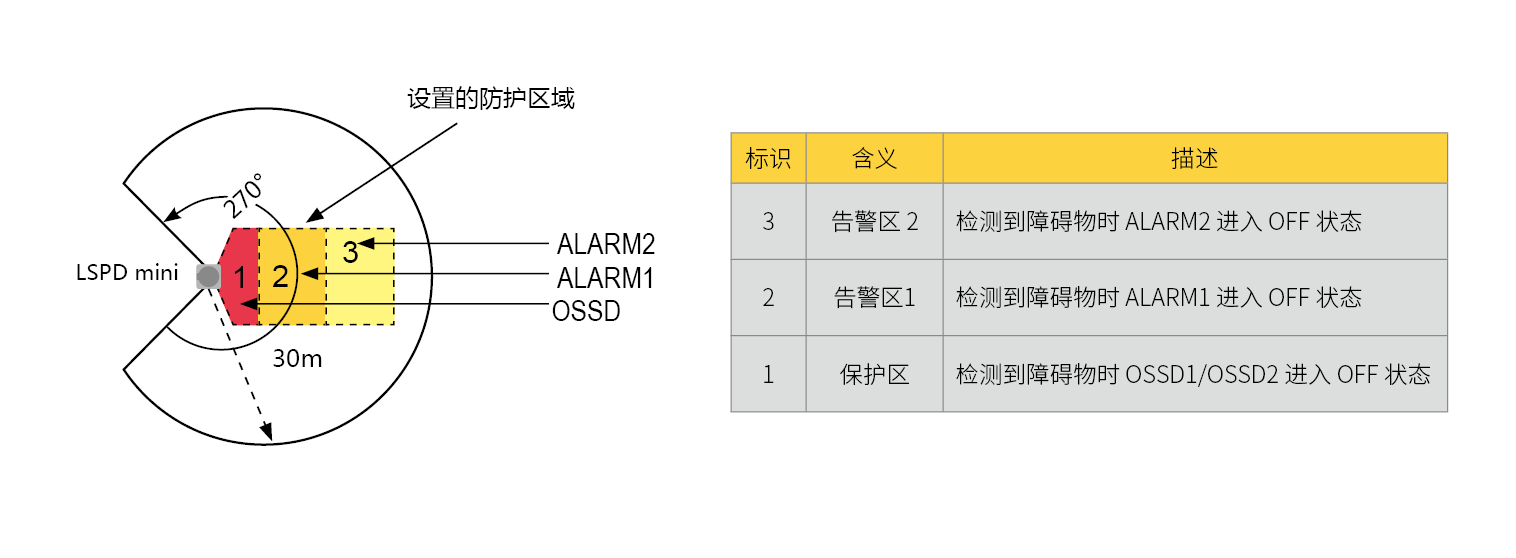

防區配置

配置軟件


標準告警區、保護區設置	可根據需求設置不規則告警區、保護區

輕松進行復雜的區域設定

1、適用window系統，對內存、硬盤需求較小
2、界面友好、操作方便，用戶入門快
3、最多可選16個區域組，每個區域組最多可設置三個防區
4、防護區繪制簡單、修改方便，繪圖工具與環境輪廓自動掃描相結合可繪制任意復雜、不規則的防護區
5、周圍環境輪廓實時監測及數據精準顯示

光學特性
安全等級	TYPE 3（IEC61496），PL d （ISO13849）
檢測光源	波長905nm,一類激光產品
最大檢測半徑	3米@1.8%反射率		掃描角度范圍	270°
角度分辨率	0.5°		測量誤差	±4cm@1sigma(典型值)
環境特性
環境溫度	工作	-10℃~55℃(無結霜及凝霧)
環境溫度	存儲	-40℃~70℃
環境濕度	工作	35％RH~85％RH
環境濕度	存儲	35％RH~95％RH
抗光干擾	15000Lux
抗振動	頻率10Hz~55Hz;振幅：0.35±0.05mm;掃描次數：三軸，每軸20次
抗沖擊	加速度10g;脈沖持續時間：16ms;碰撞次數：三軸，每軸1000±10次
執行標準	2006/42/EC(機械安全指令)，2004/108/EC(EMC指令)，IEC-61496-1，IEC-61496-3，ISO13849-1
執行標準	GB/T19436.1，GB19436.3，GB4208(IP65)，EN60825-1(一類激光產品)
區域組切換	4組外部輸入信號（Z1、Z2、Z3、Z4）實現16個區域組的切換
防護等級	IP65

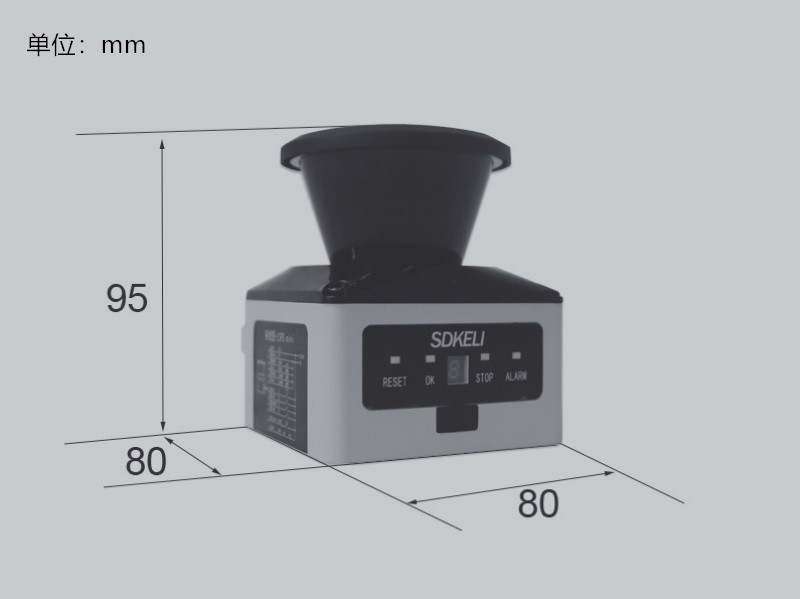

外形尺寸	8cm×8cm×9.5cm
電氣特性
電源電壓	DC9V~DC30V	功耗	＜5W(輸出端無負載)
輸出方式	PNP輸出
響應時間	40ms/r可調
響應時間		上電啟動時間	典型值8S
